Waterproofing of Reservoirs, Lakes and Channels
2020
DILMUNIA - MANAMA - Bahrain
Ithmaar Development Company
Cebarco Bahrain S.P.C.
Artelia / Ansari Engineering Services
DILMUNIA GRAND CANAL & MARINA (DGCM)

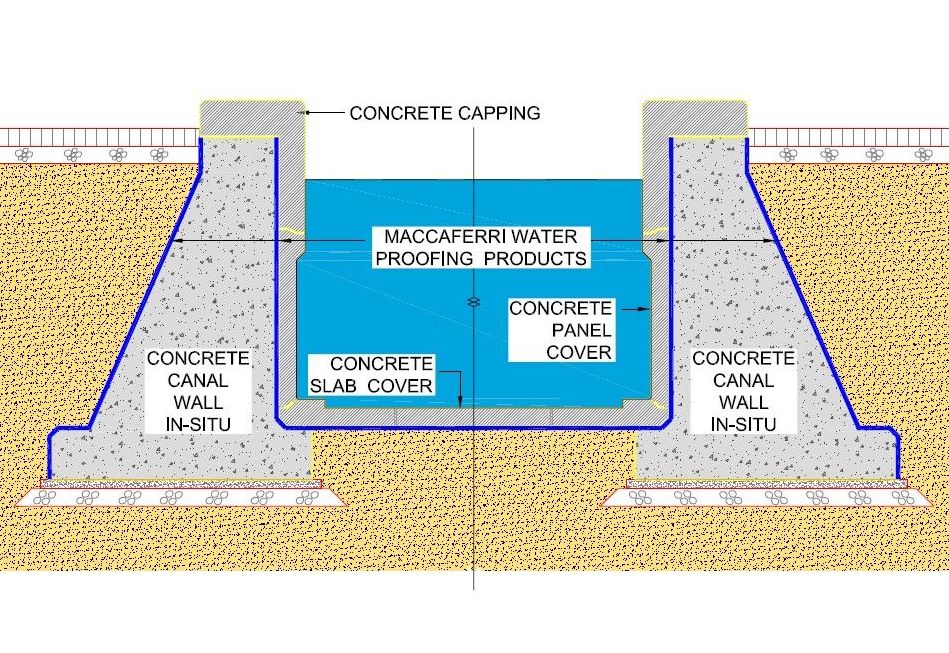

Sectional detail of water proofing schemes for DGCM project

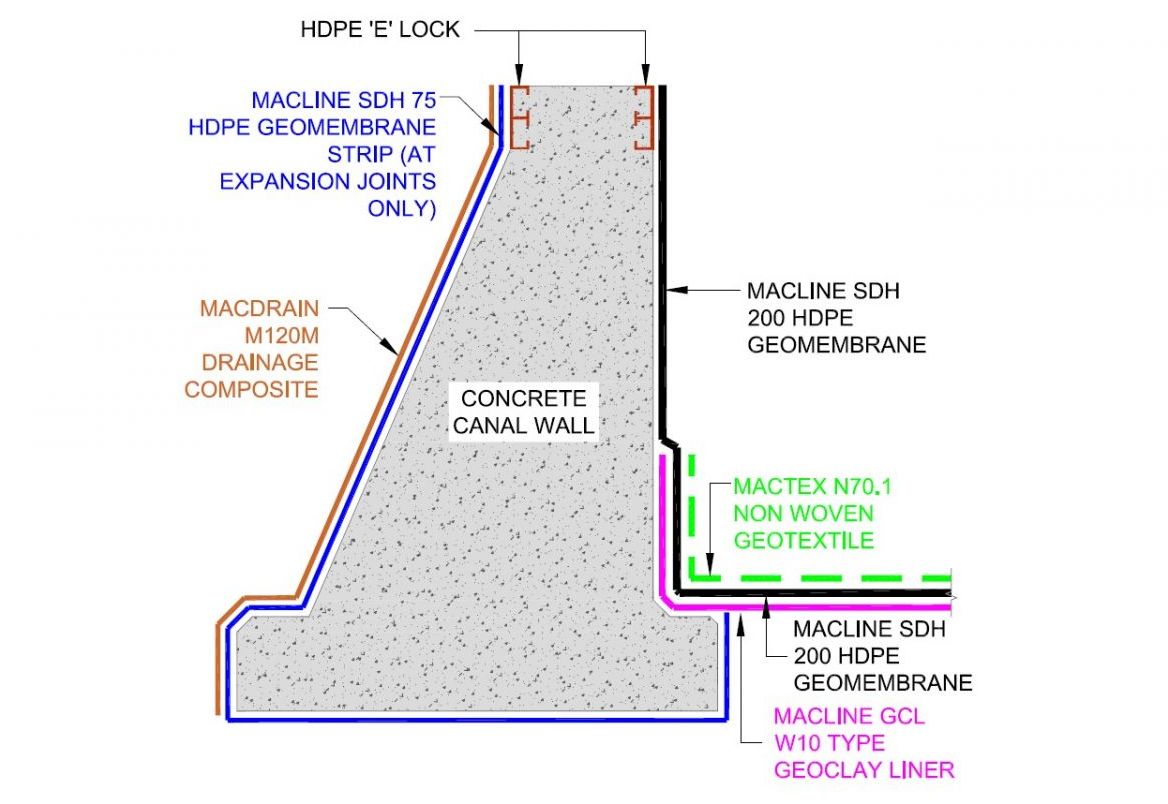

Sectional detail showing various Maccaferri geosynthetic products

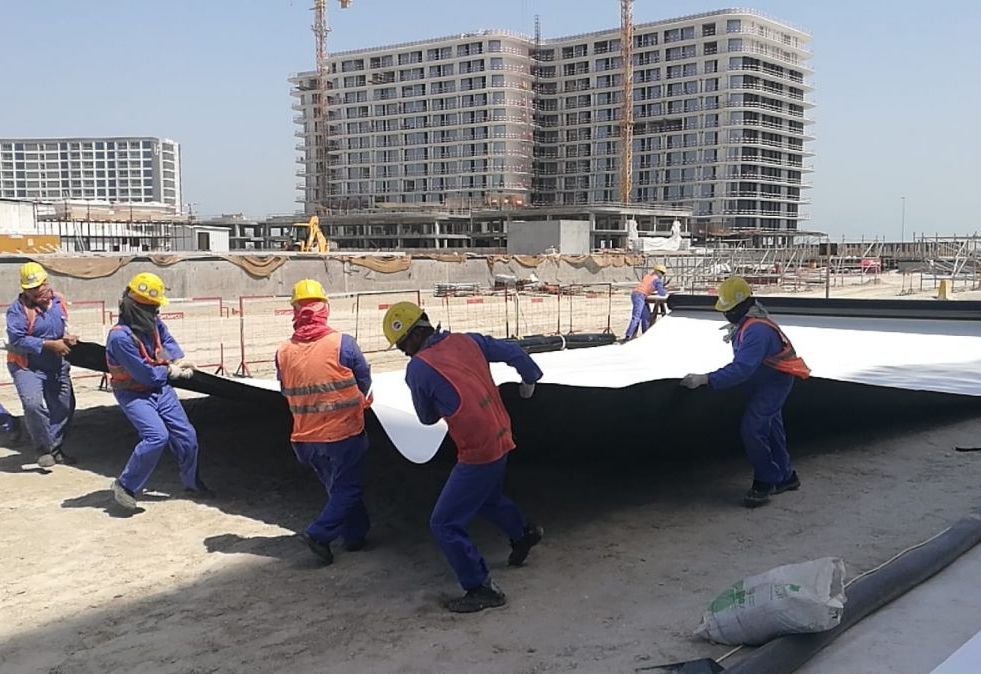

During construction: deployment of Macline geomembrane layer

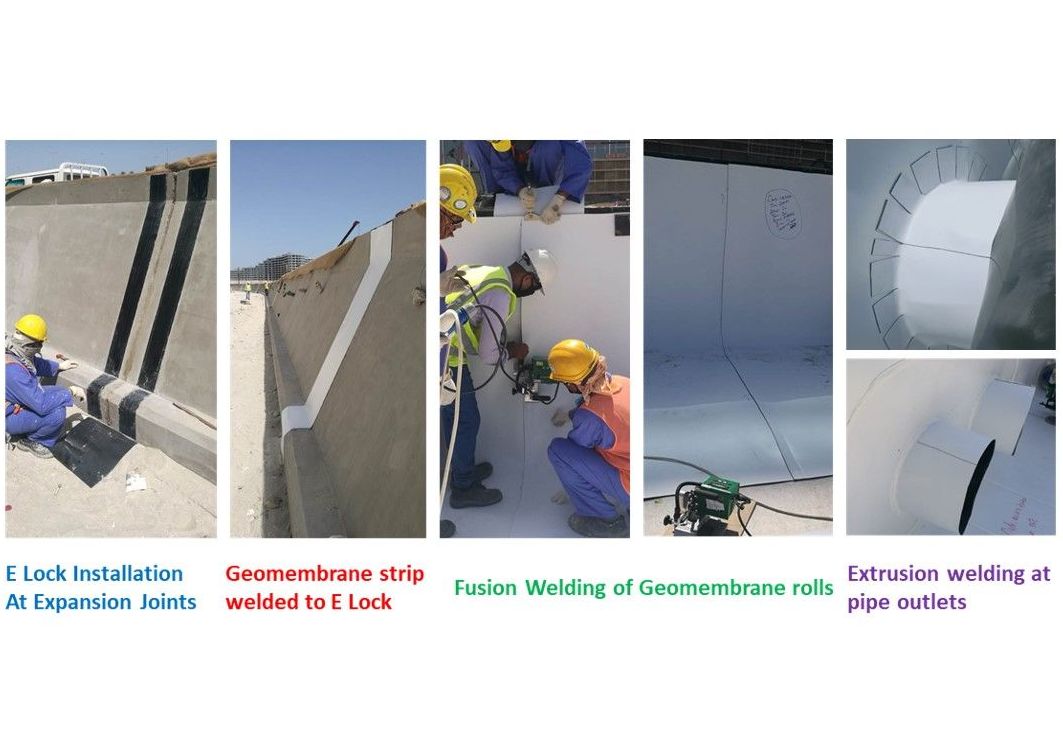

During construction: various phases of water proofing works

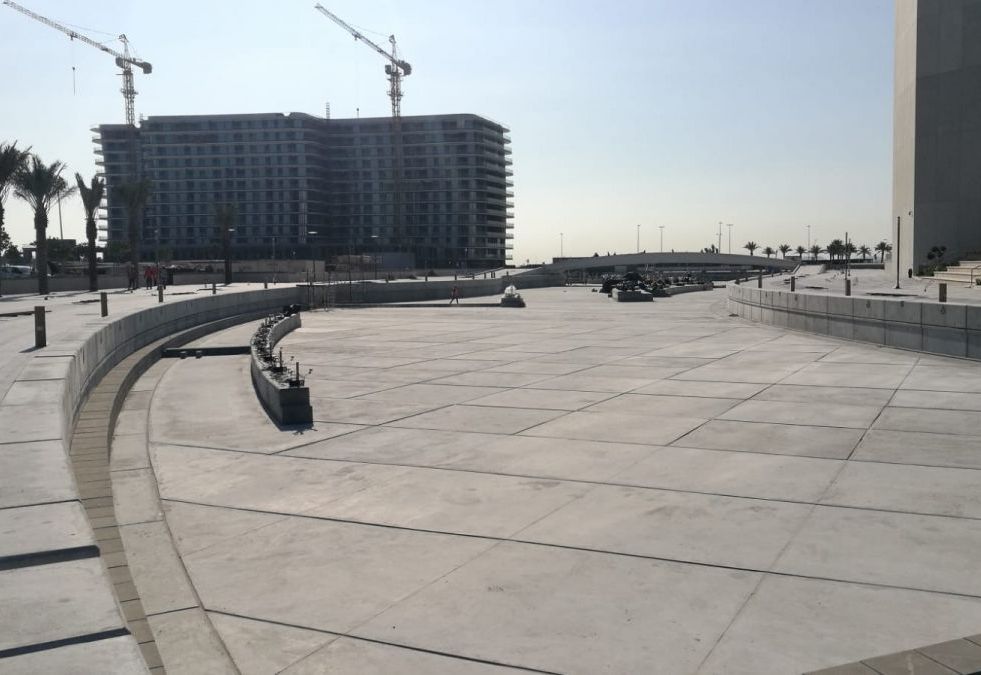

During construction: concrete cover placed before water filling
Problema
A Ithmaar Development Company está desenvolvendo a ilha artificial de Dilmunia, localizada na costa nordeste da ilha de Muharraq, no Reino do Bahrein. O projeto inclui a construção de um canal de lazer de aproximadamente 1,5 km (Dilmunia Grand Canal), que será a principal atração do projeto arquitetônico da ilha, contando com atividades aquáticas, fontes, cascatas e quedas d’água. O canal de Dilmunia está elevado alguns metros acima do nível do solo ao redor, o que torna qualquer vazamento visível e altamente indesejável. Por isso, o projeto prevê a impermeabilização da estrutura do canal com diversos produtos geossintéticos, incluindo elementos complementares de vedação e drenagem instalados tanto no interior quanto no exterior das paredes periféricas.
Solução
A construção do canal de Dilmunia foi objeto de uma licitação internacional. O projeto executivo da impermeabilização foi desenvolvido pela empresa de engenharia ARTELIA, especificando os seguintes produtos da Maccaferri para funções de impermeabilização e drenagem:
-
Macline SDH 200 como camada principal de impermeabilização dentro da estrutura do canal, fixada na parte superior por soldagem térmica sobre um perfil de ancoragem embutido do tipo “E-lock” e coberta por painéis de concreto reforçado com polímero de 100 mm de espessura.
-
Macline N80.1, um geotêxtil de proteção usado como camada de amortecimento para proteger a geomembrana contra danos durante a concretagem.
-
Macline GCL W10, uma barreira secundária projetada para garantir vedação adicional contra possíveis vazamentos inesperados.
-
Macdrain M120M como camada de drenagem posicionada atrás da parede de concreto.
-
Macgrid WG 13S, geogrelha utilizada para melhoria do solo sob as fundações das pontes.
A Maccaferri Middle East participou do projeto oferecendo suporte técnico, fornecimento dos materiais e assistência durante a execução.
