Surface Strengthening and Support
2023
PARUAPEBAS - PARÁ - Brazil
VALE SA
SEEL ENGENHARIA
GEOCONSULTE
ESTABILIZAÇÃO SUPERFICIAL DE TALUDE EFC KM 26
ESTABILIZAÇÃO SUPERFICIAL DE TALUDE EFC KM 26_1.png
ESTABILIZAÇÃO SUPERFICIAL DE TALUDE EFC KM 26_2.jpg
ESTABILIZAÇÃO SUPERFICIAL DE TALUDE EFC KM 26_3.png
ESTABILIZAÇÃO SUPERFICIAL DE TALUDE EFC KM 26_4.jpg
ESTABILIZAÇÃO SUPERFICIAL DE TALUDE EFC KM 26_5.png
ESTABILIZAÇÃO SUPERFICIAL DE TALUDE EFC KM 26_6.png
ESTABILIZAÇÃO SUPERFICIAL DE TALUDE EFC KM 26_7.png

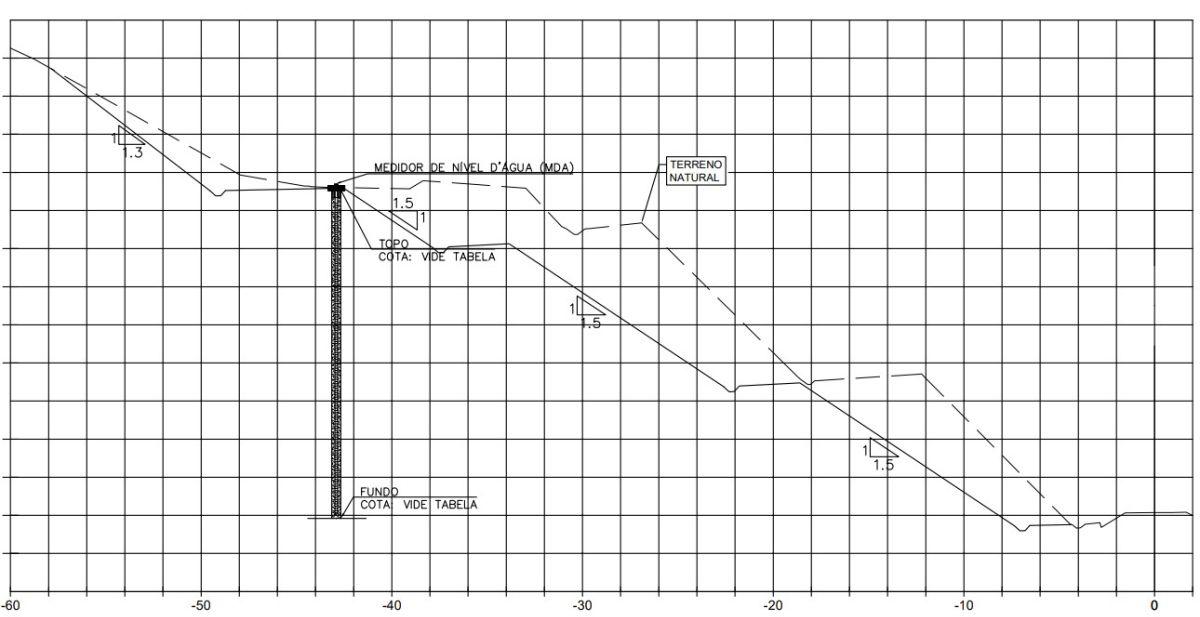

ESTABILIZAÇÃO SUPERFICIAL DE TALUDE EFC KM 26_dwg.jpg
Problem

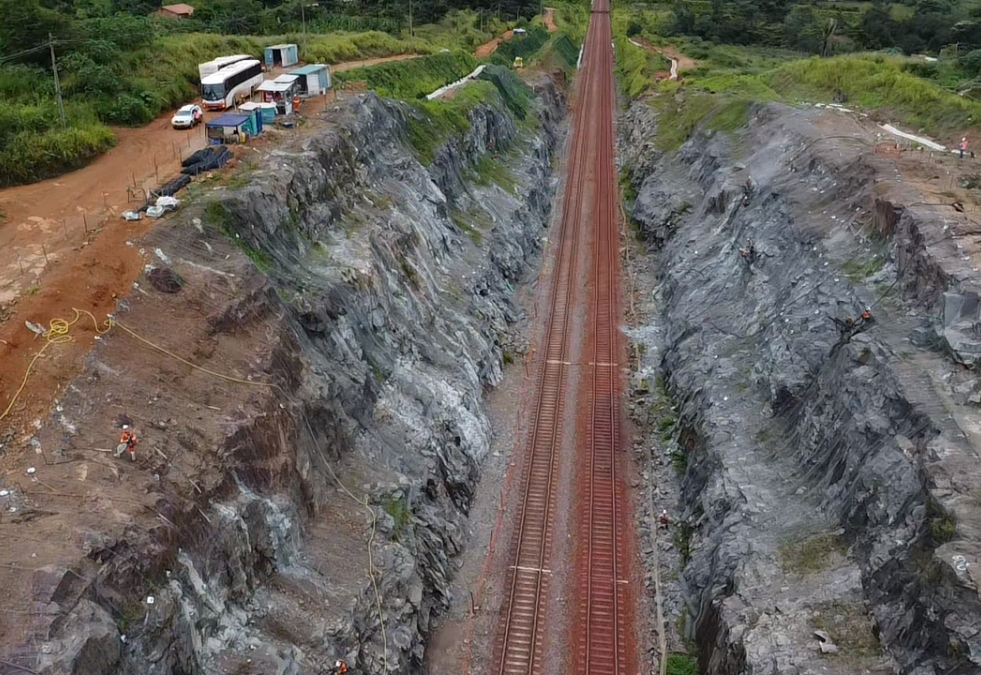

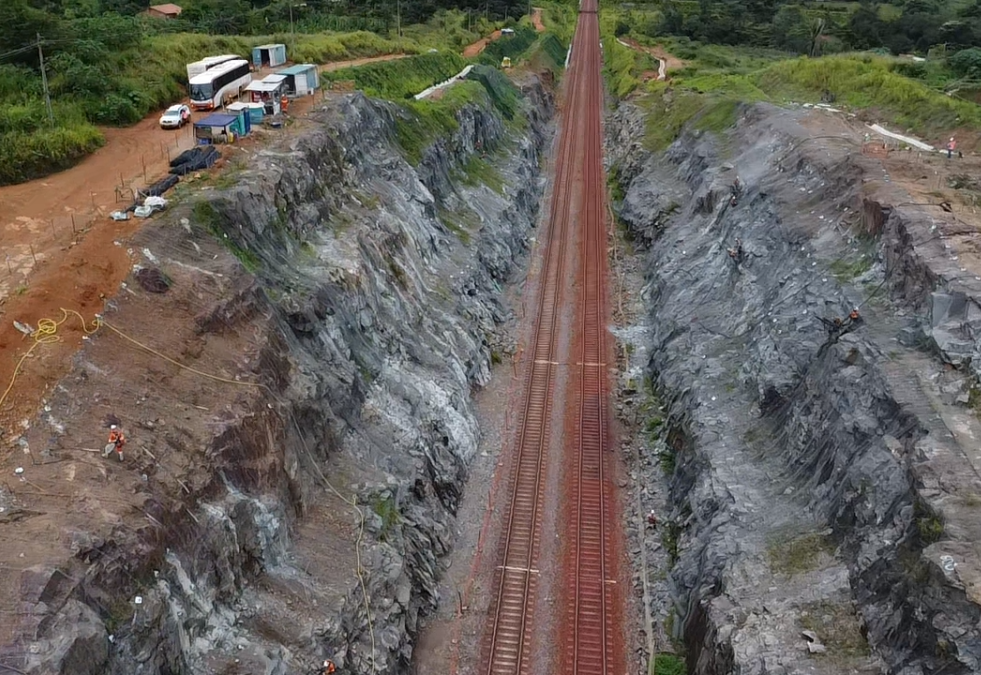

A estrada de ferro Carajás (EFC), com mais de 890 km de extensão, atualmente operada pela Vale S.A, teve seu projeto de duplicação executado e consequentemente a esta obra, alguns trechos dos taludes apresentaram instabilidades superficiais indicando condição crítica para alguns tipos de rupturas como queda de blocos, rolamento, desplacamento, assim como processos erosivos se desenvolvendo nos trechos de talude com material de solo.
O caso aqui apresentado foi especificamente o projeto do km 26 de ambos os lados da ferrovia
Solution

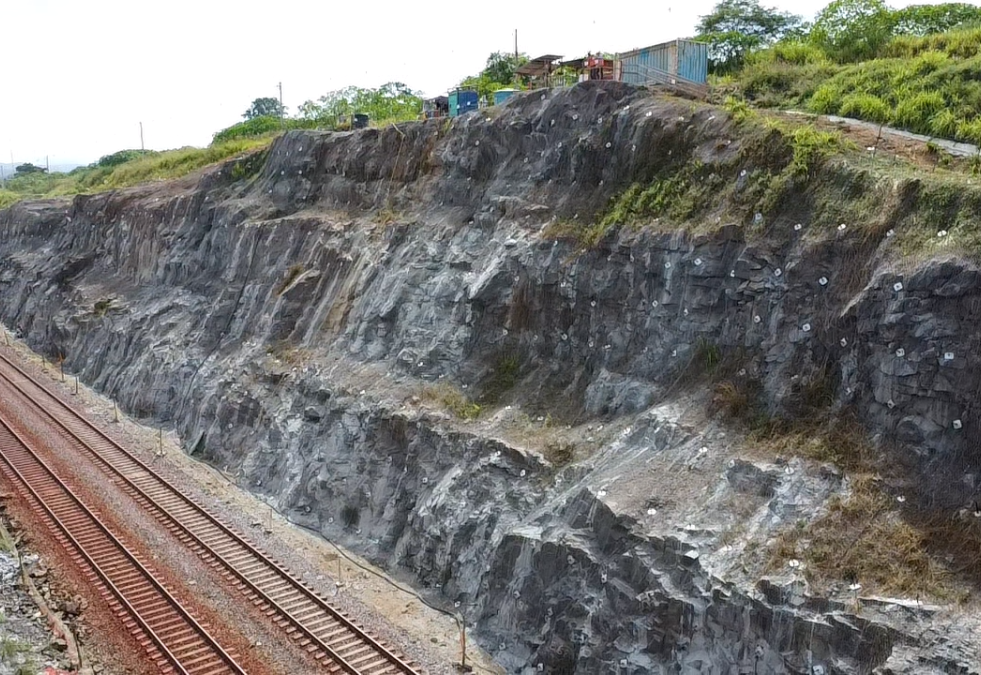

A solução definida em projeto para os diferentes trechos com problemas consistiu em revestimento cortical nas áreas com presença de material rochoso e controle de erosão com o uso de geomanta nos taludes de solo.

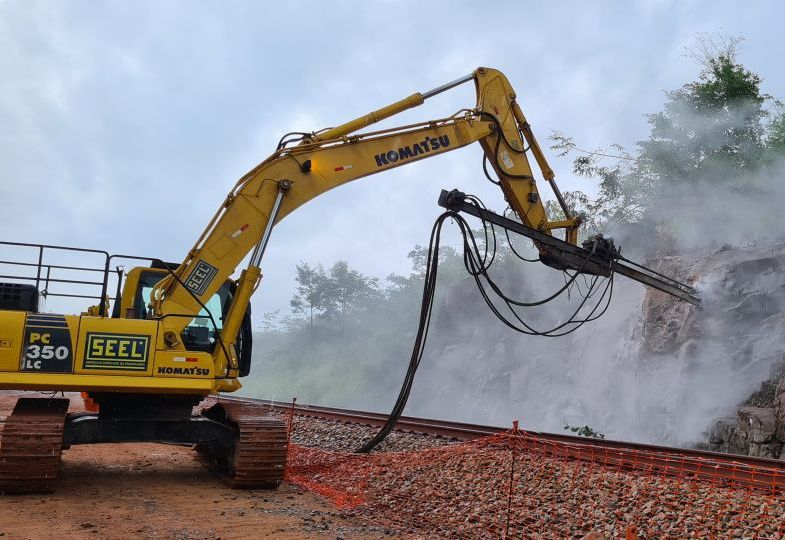

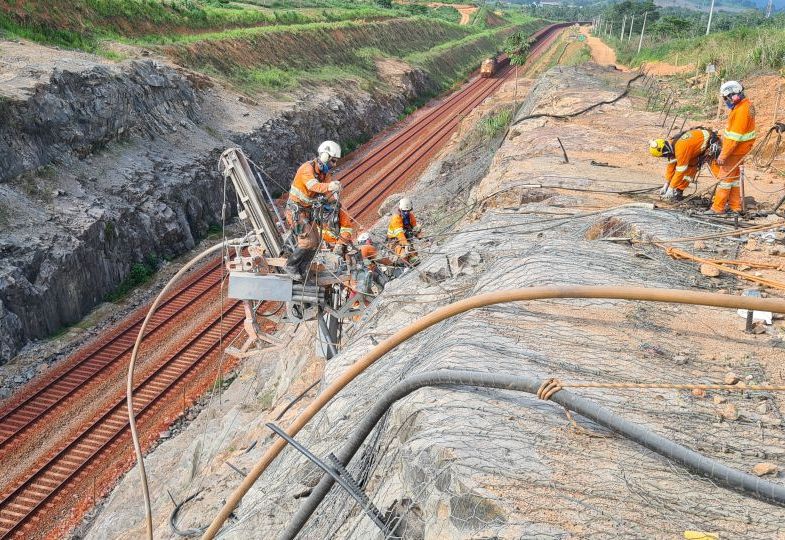

O revestimento cortical foi dimensionado com base nas características do problema, como inclinação dos taludes, altura, tipo de material e espessura instável. Isso permitiu definir tanto a resistência da tela, no caso, o SteelGrid HR30, quanto o diâmetro, espaçamento e comprimento dos chumbadores.

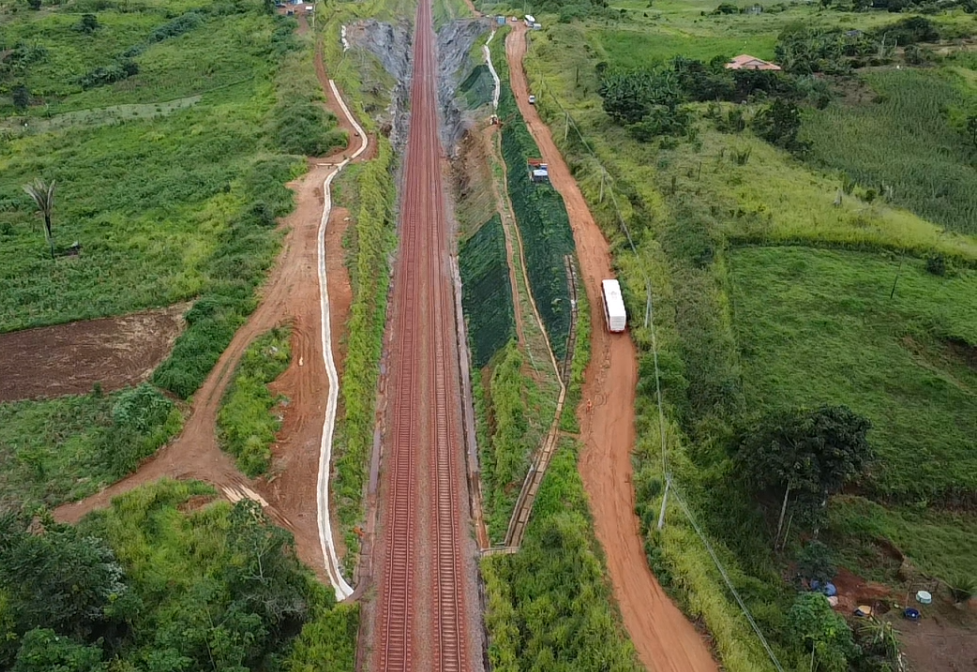

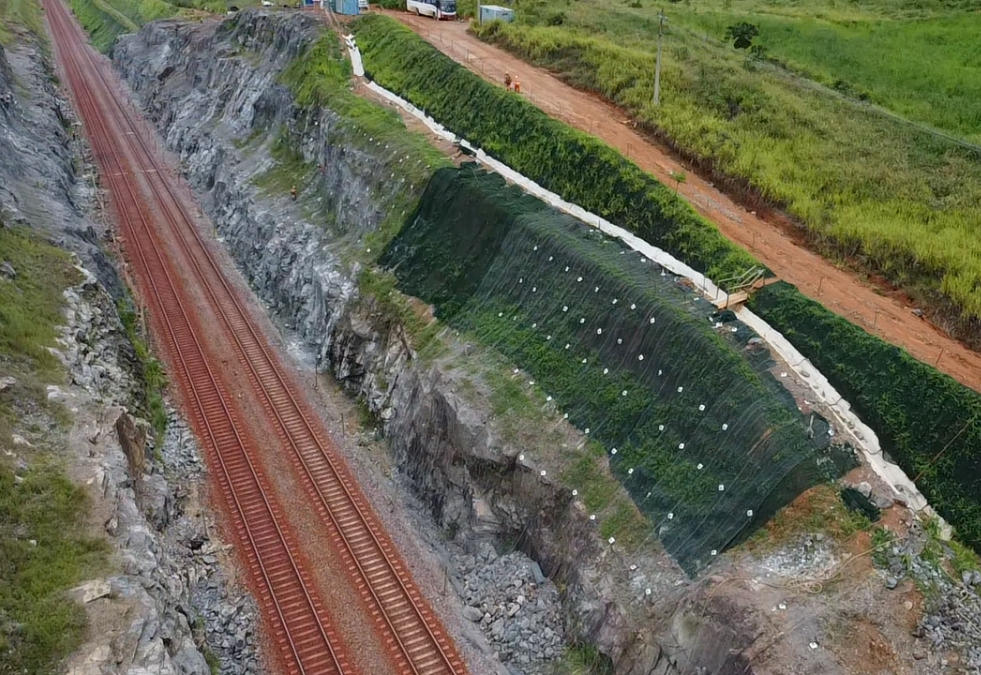

Para o controle de erosão, foram utilizados o MacMat R3 em conjunto com hidrossemeadura.
