RD980 RECTIFICATION DE VIRAGES

Home > Success stories > RD980 RECTIFICATION DE VIRAGES

Renforcement de surface

2019

MARY - 71 - France

TETRA (25)

CONSEIL DEPARTEMENTAL MACON (71)

ALPES INGE

RD980 RECTIFICATION DE VIRAGES

Problem

Face Ă  la frĂ©quence forte d’accidents matĂ©riels due principalement au tracĂ© sinueux et en pente de la route, le DĂ©partement a dĂ©cidĂ© d’engager d’importants travaux pour sĂ©curiser cette section. Ces travaux visent Ă  traiter les virages pour leur donner un rayon plus adaptĂ© au trafic tout en garantissant la sauvegarde du patrimoine routier en dĂ©calant la route cĂŽtĂ© amont.

Solution

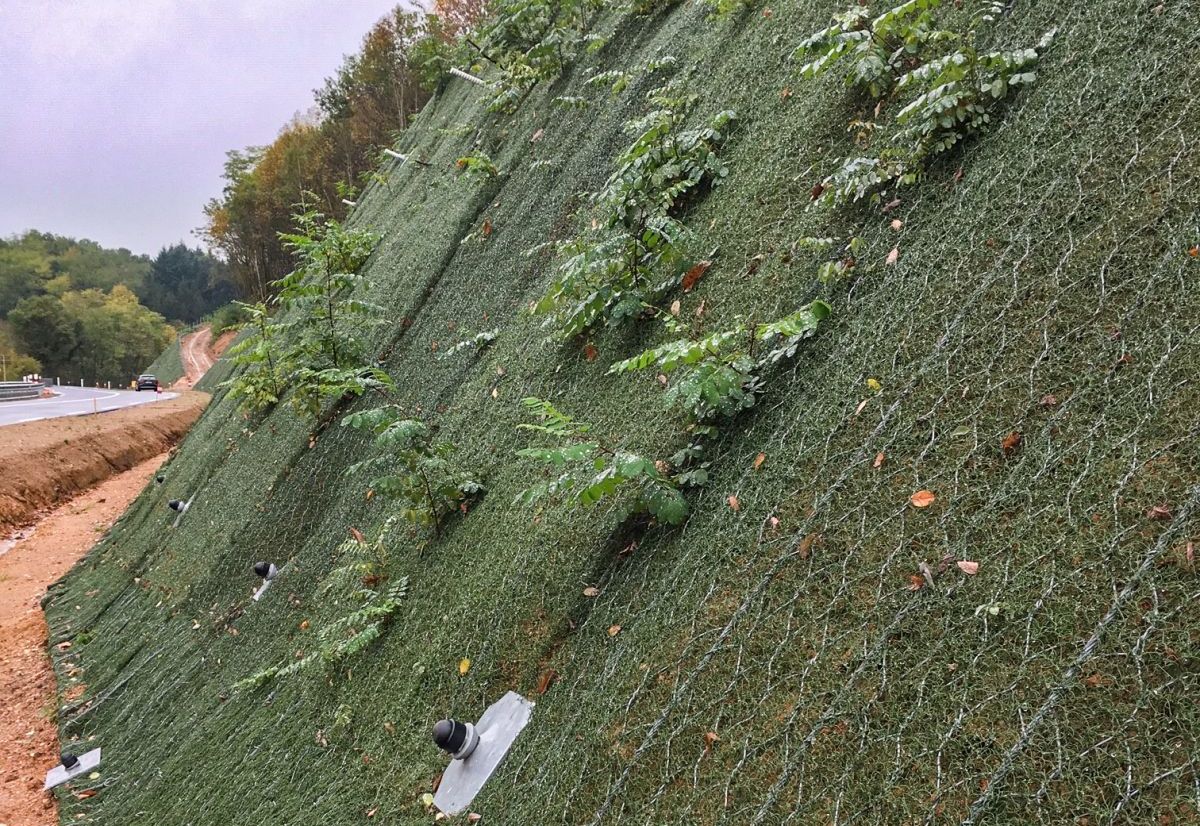

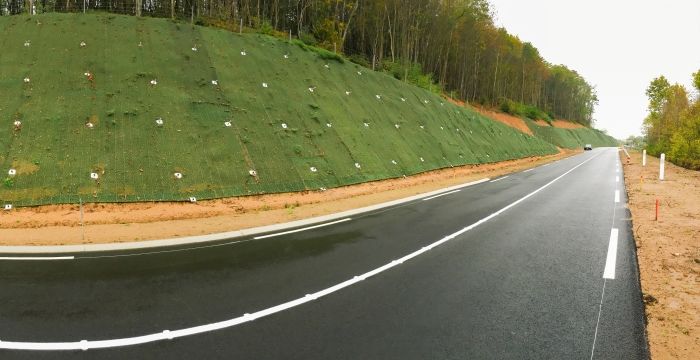

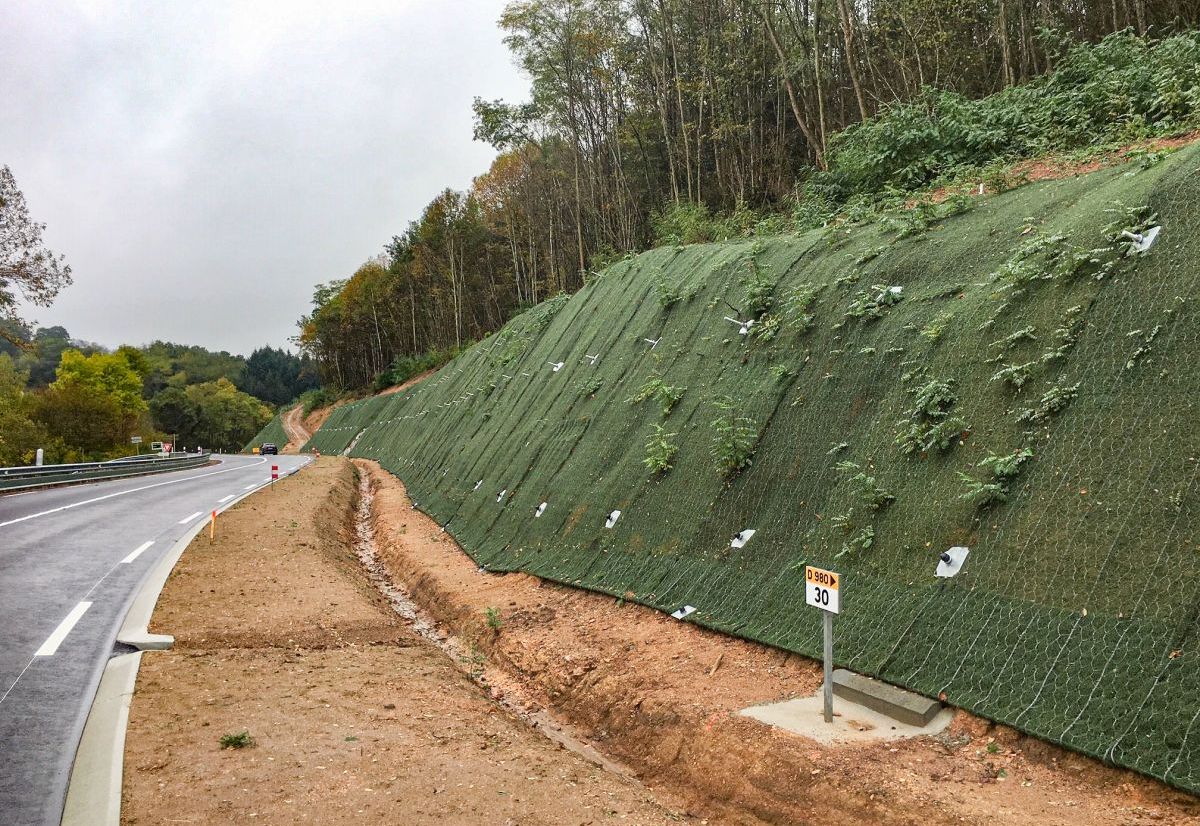

Initialement, le projet prĂ©voyait de conforter les talus par rĂ©alisation de parois clouĂ©es. France Maccaferri, sollicitĂ© par l’entreprise TETRA, a analysĂ© le projet et grĂące Ă  l’utilisation en support de 2 logiciels diffĂ©rents (MacRO 1 : pour l’analyse en roche et BIOS 2.0 : pour l’analyse en sol meuble), a proposĂ© une solution qui consiste en la mise en Ɠuvre d’un Grillage Ă  Haute RĂ©sistance couplĂ© avec un GĂ©omat anti-Ă©rosion, le MACMATÂź HS 30. L’association en usine d’un grillage Ă  haute rĂ©sistance type SteelgridÂź HR 30 (grillage double torsion renforcĂ© par des cĂąbles mĂ©talliques de 8mm insĂ©rĂ©s longitudinalement dans le grillage chaque 30 cm) Ă  un gĂ©omat MacmatÂź en polypropylĂšne permet d’avoir un grillage composite qui prĂ©sente une rĂ©sistance Ă©levĂ©e Ă  la traction (177 kN/m) et au poinçonnement (155 kN, avec une dĂ©formation de 400 mm), tout en assurant une protection locale contre l’érosion superficielle en facilitant la poussĂ©e de la vĂ©gĂ©tation.  La rĂ©sistance nominale Ă  la traction du grillage est testĂ©e conformĂ©ment Ă  la norme NF EN 10223-3:2014. La rĂ©sistance au poinçonnement du grillage est testĂ©e selon la norme ISO 17745 : 2016. Le MacMat HS 30 dispose du marquage CE et de la certification NF Acier. Les cĂąbles et les fils composants le grillage Ă  haute rĂ©sistance sont revĂȘtus de GalfanÂź (alliage Zn-5%Al), en accord avec la NF EN 10264-2 et 10244-2, Classe A assurant une dirĂ©e de vie conforme aux indications de la norme NF EN 10223-3 (Annexe A). Le grillage MacMat HS 30 a Ă©tĂ© maintenu en place par des ancrages scellĂ©s dans le terrain, de longueur variable conformĂ©ment au dimensionnement, qui ont Ă©tĂ© Ă©quipĂ©s par des plaques Ă  griffes type HR-Plate.
